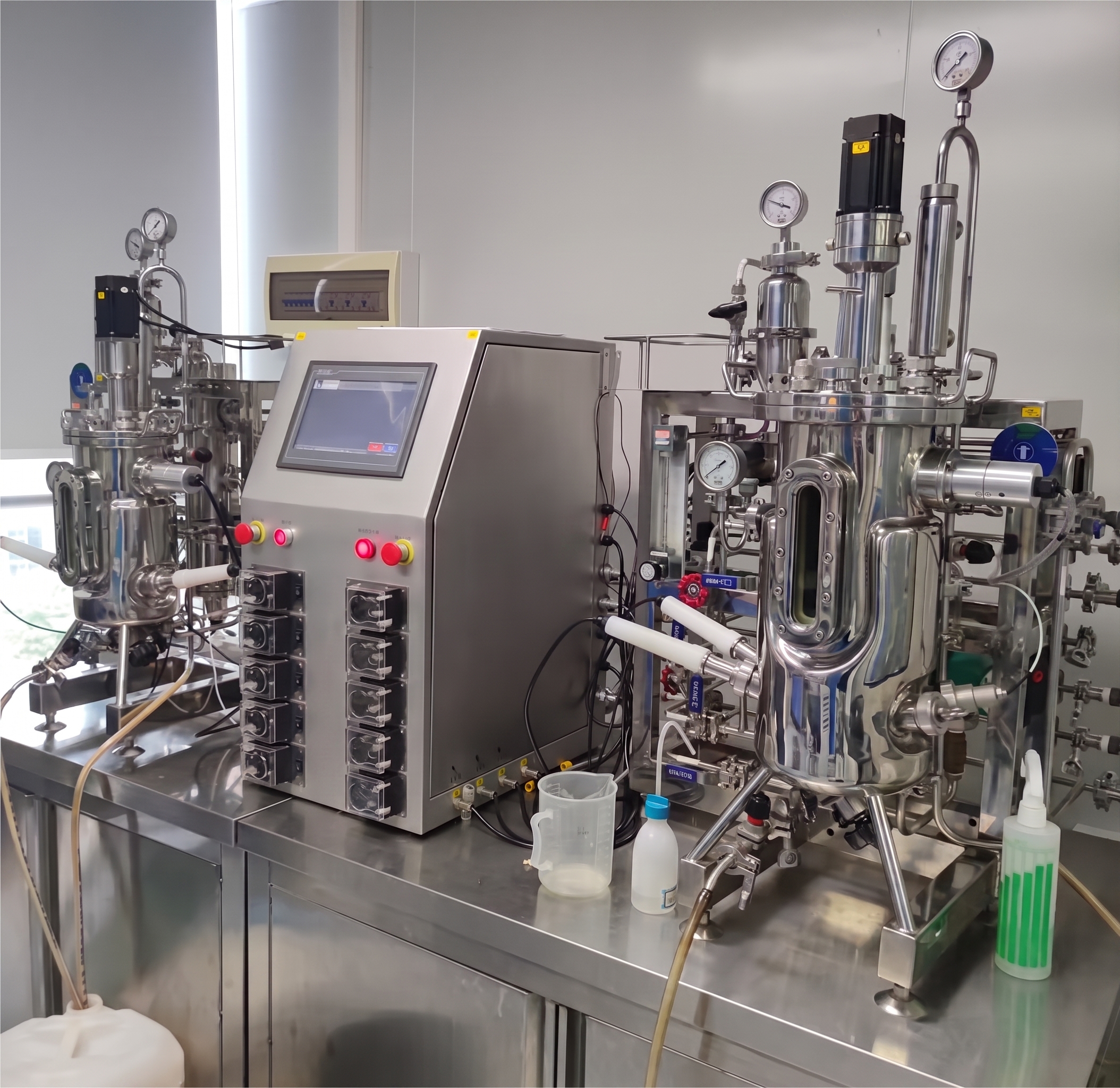

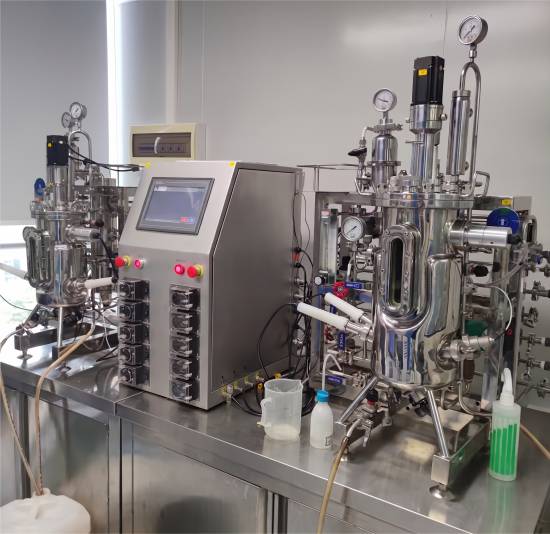

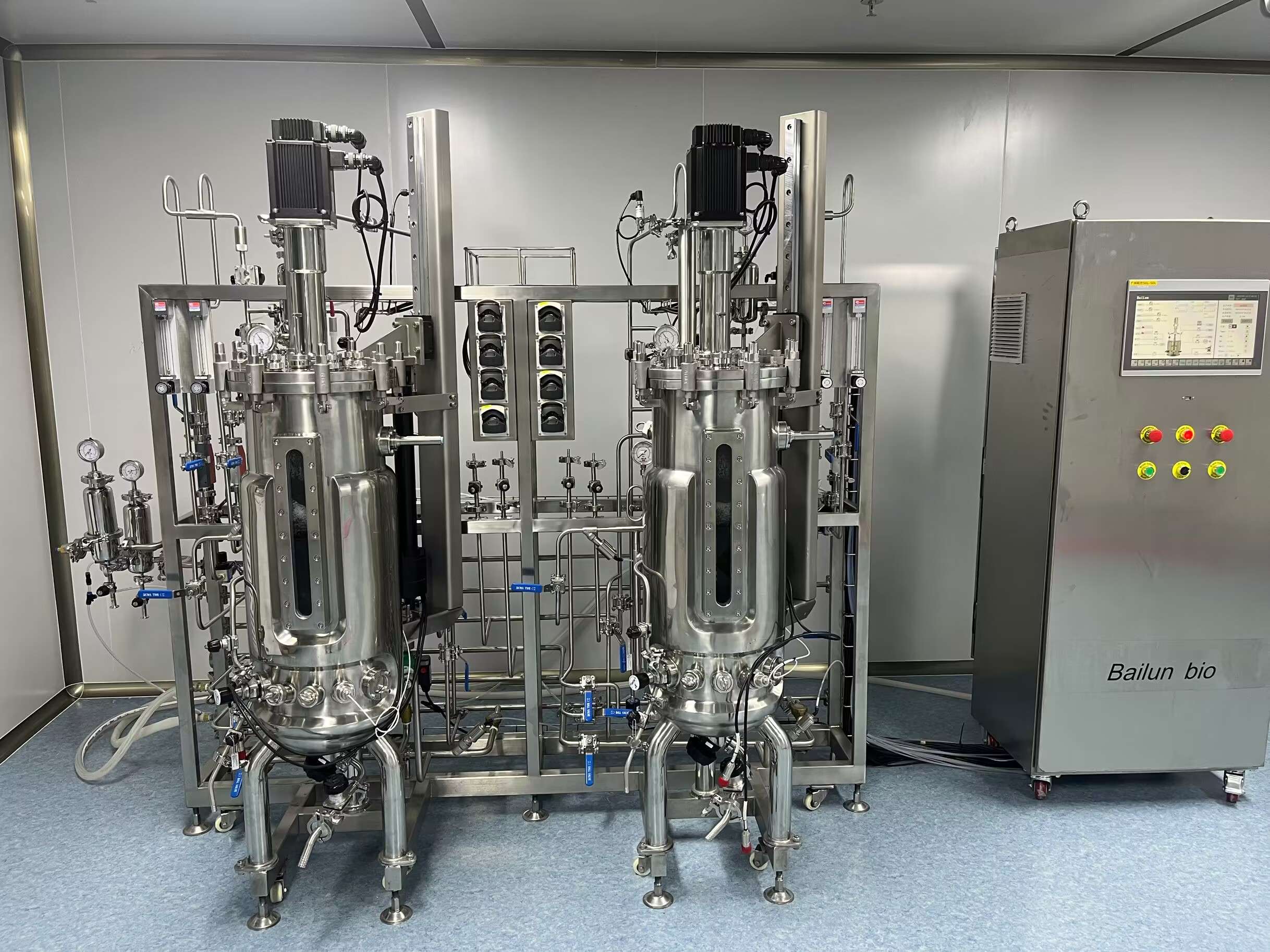

Διπλός Βιοαντιδραστήρας
Περίληψη
Ολοκληρωμένο σύστημα δύο συνδεδεμένων βιοαντιδραστήρων (κλασική διάταξη Seed + Production ή παράλληλης διπλής ζύμωσης), σχεδιασμένο για συνεχή καλλιέργεια, κλιμακωτό εμβολιασμό και βελτιστοποίηση διεργασιών δύο σταδίων. Εξασφαλίζει πλήρη αποστείρωση κατά τη μεταφορά του βιολογικού υλικού, επιταχύνοντας τον κύκλο παραγωγής και μειώνοντας το λειτουργικό κόστος.
Χαρακτηριστικά
Διάταξη & Υλικά: Δύο συνδεδεμένοι κάδοι (σε επιλογές γυαλιού βοριοπυριτικού ή ανοξείδωτου χάλυβα AISI 316L, π.χ. 5L+50L, 10L+100L ή ισομεγέθεις) με εξωτερικό χιτώνιο θερμοκρασιακού ελέγχου.
Αποστειρωμένη Μεταφορά (Sterile Transfer Line): Ενσωματωμένη γραμμή διασύνδεσης με αυτόματες βαλβίδες διαφράγματος για άμεση, ασφαλή μεταφορά του εμβολίου από τον πρώτο κάδο στον δεύτερο υπό πίεση.
Ανεξάρτητη Ανάδευση & Αερισμός: Αυτόνομη μηχανική ή μαγνητική ανάδευση σε κάθε κάδο με ρυθμιζόμενες στροφές (Inverter) και ανεξάρτητο έλεγχο παροχής αερίων (Air, O₂, CO₂, N₂).
Πλήρης Αυτοματισμός PID: Ανεξάρτητη παρακολούθηση και ρύθμιση για κάθε μονάδα σε θερμοκρασία (±0.1°C), pH (2–12), διαλυμένο οξυγόνο (DO 0–100%), πίεση και στάθμη/αφρό.
Κεντρικό Σύστημα Ελέγχου: Έγχρωμη οθόνη αφής PLC Siemens για ταυτόχρονο έλεγχο και των δύο σταδίων, σύγκριση καμπυλών ανάπτυξης και καταγραφή δεδομένων (συμβατότητα cGMP / 21 CFR Part 11).
Εφαρμογές
Παραγωγή εμβολίου (seed culture) και άμεση τροφοδοσία του κύριου βιοαντιδραστήρα παραγωγής.
Συνεχής ή τροφοδοτούμενη (chemostat / fed-batch / perfusion) καλλιέργεια σε σειρά.
Πιλοτική και R&D παραγωγή βιοφαρμάκων, πρωτεϊνών, βιομηχανικών ενζύμων, προβιοτικών και βιολιπασμάτων.

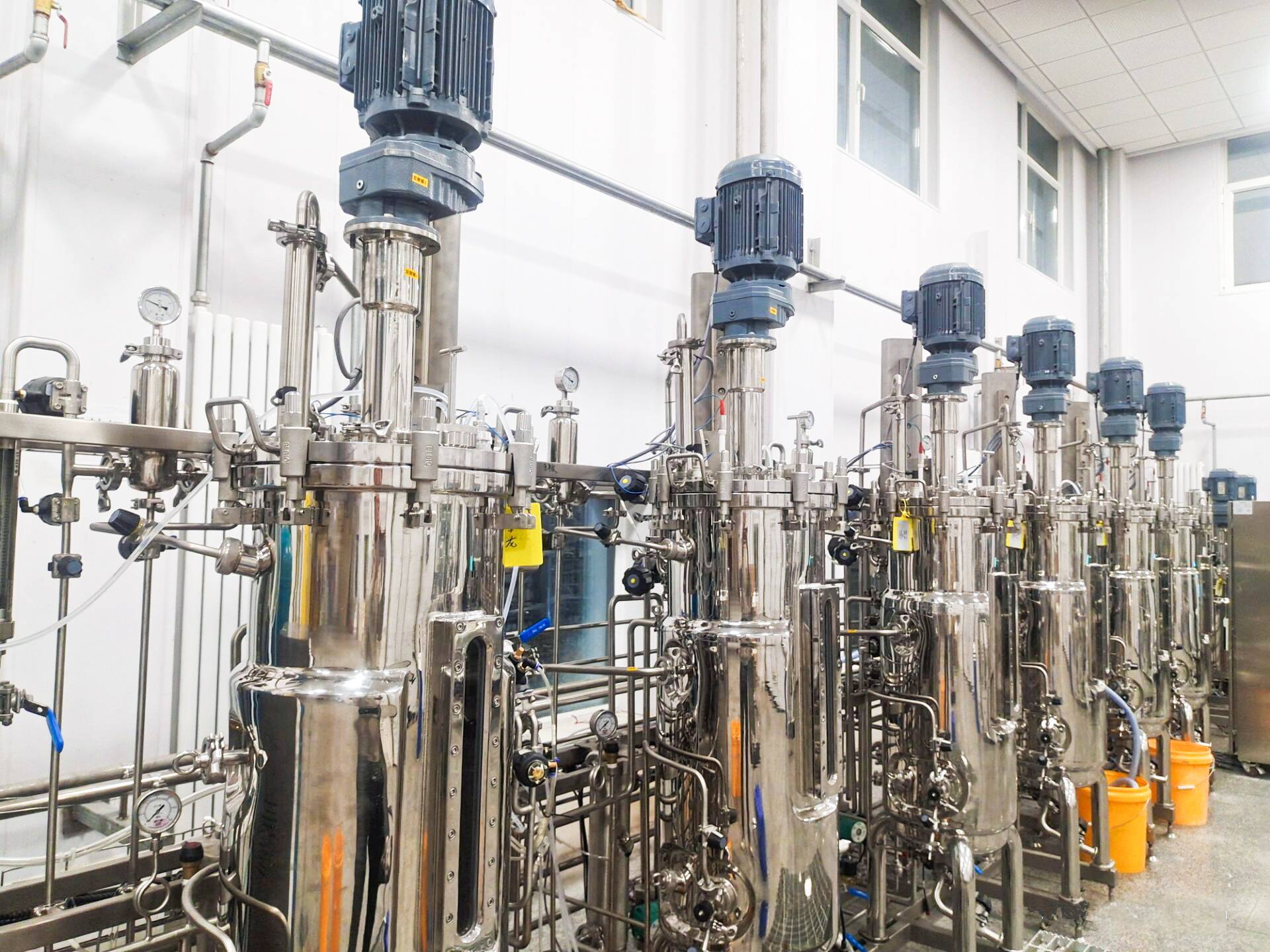

Συστοιχία 5 Παράλληλων Ανοξείδωτων Βιοαντιδραστήρων
Ολοκληρωμένο παράλληλο σύστημα πιλοτικής κλίμακας, αποτελούμενο από πέντε ανεξάρτητους ανοξείδωτους βιοαντιδραστήρες των 50L σε κοινή πλατφόρμα. Σχεδιασμένο για ταυτόχρονες δοκιμές βελτιστοποίησης διεργασιών (DoE), παράλληλη παραγωγή διαφορετικών στελεχών και αξιόπιστο scale-up με μέγιστη ευελιξία και εξοικονόμηση χώρου.
Χαρακτηριστικά
Διάταξη & Υλικά: 5 ανεξάρτητοι κάδοι 50L από ανοξείδωτο χάλυβα AISI 316L στα σημεία επαφής με εξωτερικό χιτώνιο θέρμανσης/ψύξης (304).
Επιτόπια Αποστείρωση (SIP): Αυτόνομο σύστημα επιτόπιας αποστείρωσης με ατμό για κάθε κάδο ξεχωριστά, επιτρέποντας ανεξάρτητους κύκλους λειτουργίας.
Ανάδευση Βαρέως Τύπου: Ανεξάρτητη μηχανική κίνηση με διπλό μηχανικό στυπιοθλίπτη και ρύθμιση στροφών μέσω Inverter (50–800 RPM) ανά μονάδα.
Αυτοματισμός PID: Πλήρης, ανεξάρτητος έλεγχος σε κάθε κάδο για θερμοκρασία, pH (2–12), διαλυμένο οξυγόνο (DO 0–100%), πίεση, αφρό και ροή αερίων.
Τροφοδοσία: Ενσωματωμένες περισταλτικές αντλίες και αυτόματες πνευματικές βαλβίδες διαφράγματος ανά κάδο για αποστειρωμένη δοσομέτρηση.
Κεντρικό SCADA / PLC: Βιομηχανικό PLC Siemens με ενιαία οθόνη αφής για ταυτόχρονη παρακολούθηση, σύγκριση 5 καμπυλών σε πραγματικό χρόνο και καταγραφή δεδομένων (21 CFR Part 11).
Εφαρμογές
Παράλληλες πιλοτικές δοκιμές DoE και βελτιστοποίηση συνθηκών ζύμωσης σε μεσαία κλίμακα.
Ταυτόχρονη καλλιέργεια πολλαπλών στελεχών (βακτήρια, ζύμες, μύκητες) υπό πανομοιότυπο ή διαφοροποιημένο περιβάλλον.
Παραγωγή εμβολίου (seed culture) για βιομηχανικούς βιοαντιδραστήρες μεγάλης κλίμακας.
Πιλοτική παραγωγή βιοφαρμάκων, πρωτεϊνών, ενζύμων, προβιοτικών και συστατικών τροφίμων.

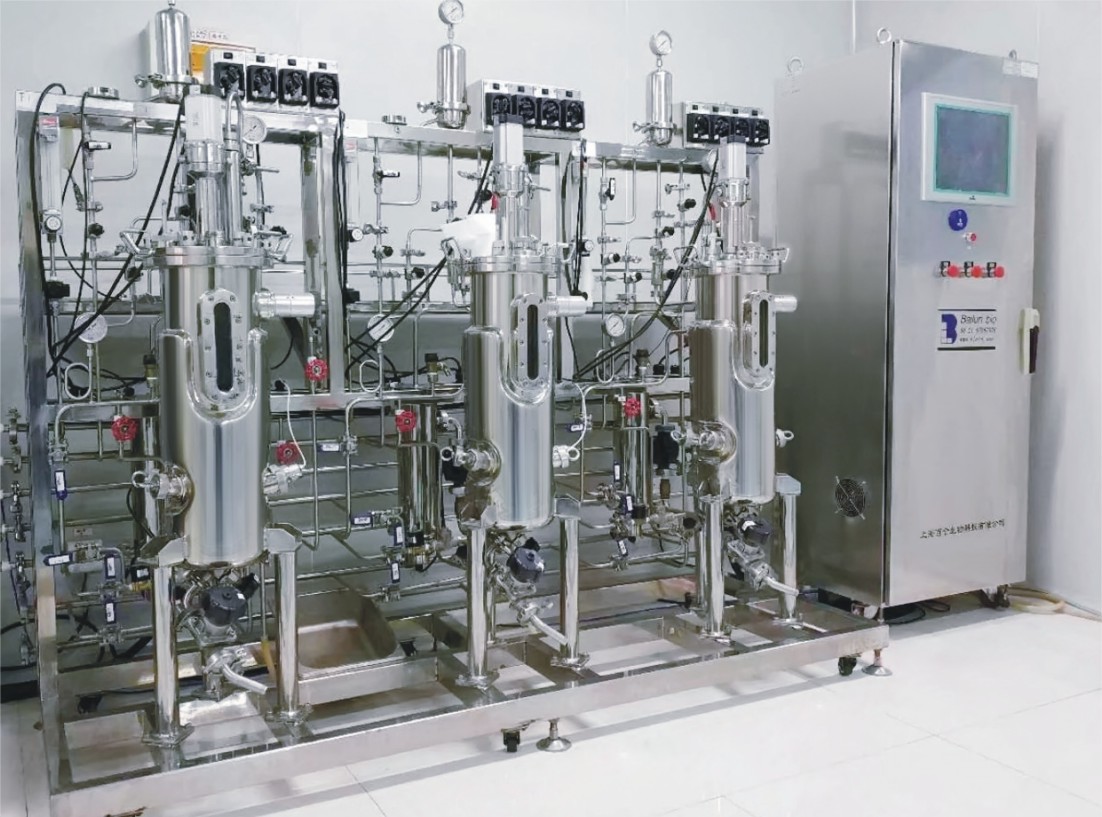

Συστοιχία 3 Παράλληλων Ανοξείδωτων Βιοαντιδραστήρων
Συμπαγές παράλληλο σύστημα εργαστηριακής κλίμακας, αποτελούμενο από τρεις ανεξάρτητους ανοξείδωτους βιοαντιδραστήρες των 15L σε κοινή βάση. Σχεδιασμένο για ταυτόχρονα πειράματα βελτιστοποίησης (DoE), παράλληλες δοκιμές διαφορετικών παραμέτρων και ασφαλή παραγωγή μικρών παρτίδων υψηλής καθαρότητας.
Χαρακτηριστικά
Διάταξη & Υλικά: 3 ανεξάρτητοι κάδοι 15L από ανοξείδωτο χάλυβα AISI 316L στα σημεία επαφής ($Ra \le 0.4\ \mu\text{m}$) με διπλό χιτώνιο θέρμανσης/ψύξης (304).
Επιτόπια Αποστείρωση (SIP): Αυτόνομο σύστημα αποστείρωσης με ατμό για κάθε κάδο ξεχωριστά, διασφαλίζοντας ευελιξία χωρίς διακοπή των υπολοίπων μονάδων.
Ανάδευση Υψηλής Ακρίβειας: Ανεξάρτητη μηχανική ή μαγνητική ανάδευση με ρυθμιζόμενη ταχύτητα (50–1000 RPM) και διπλό μηχανικό στυπιοθλίπτη.
Αυτοματισμός PID: Πλήρης και αυτόνομος έλεγχος για κάθε κάδο σε θερμοκρασία (±0.1°C), pH (2–12), διαλυμένο οξυγόνο (DO 0–100%), πίεση και αφρό.
Τροφοδοσία & Αερισμός: Ενσωματωμένες περισταλτικές αντλίες δοσομέτρησης και ρυθμιστές ροής αερίων (ροτόμετρα/MFC) ανά μονάδα.
Κεντρικός Έλεγχος: Έγχρωμη οθόνη αφής PLC Siemens με ταυτόχρονη σύγκριση καμπυλών ανάπτυξης σε πραγματικό χρόνο και πλήρη καταγραφή ιστορικού.
Εφαρμογές
Παράλληλα πειράματα DoE και ταχεία βελτιστοποίηση παραμέτρων ζύμωσης.
Συγκριτικές μελέτες στελεχών και θρεπτικών υποστρωμάτων σε ανοξείδωτο περιβάλλον.
Παραγωγή εμβολίου (seed culture) για μεγαλύτερους βιομηχανικούς κάδους.
Πιλοτική παραγωγή βιοφαρμάκων, ενζύμων, προβιοτικών και καλλιεργειών υψηλής αξίας.

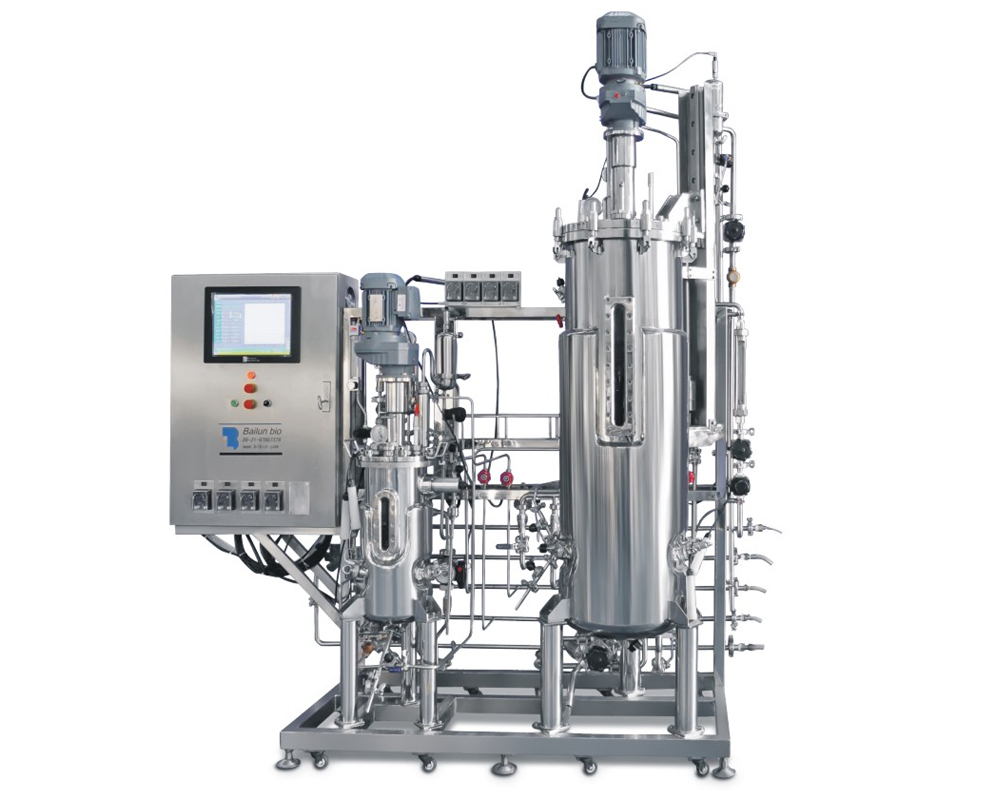

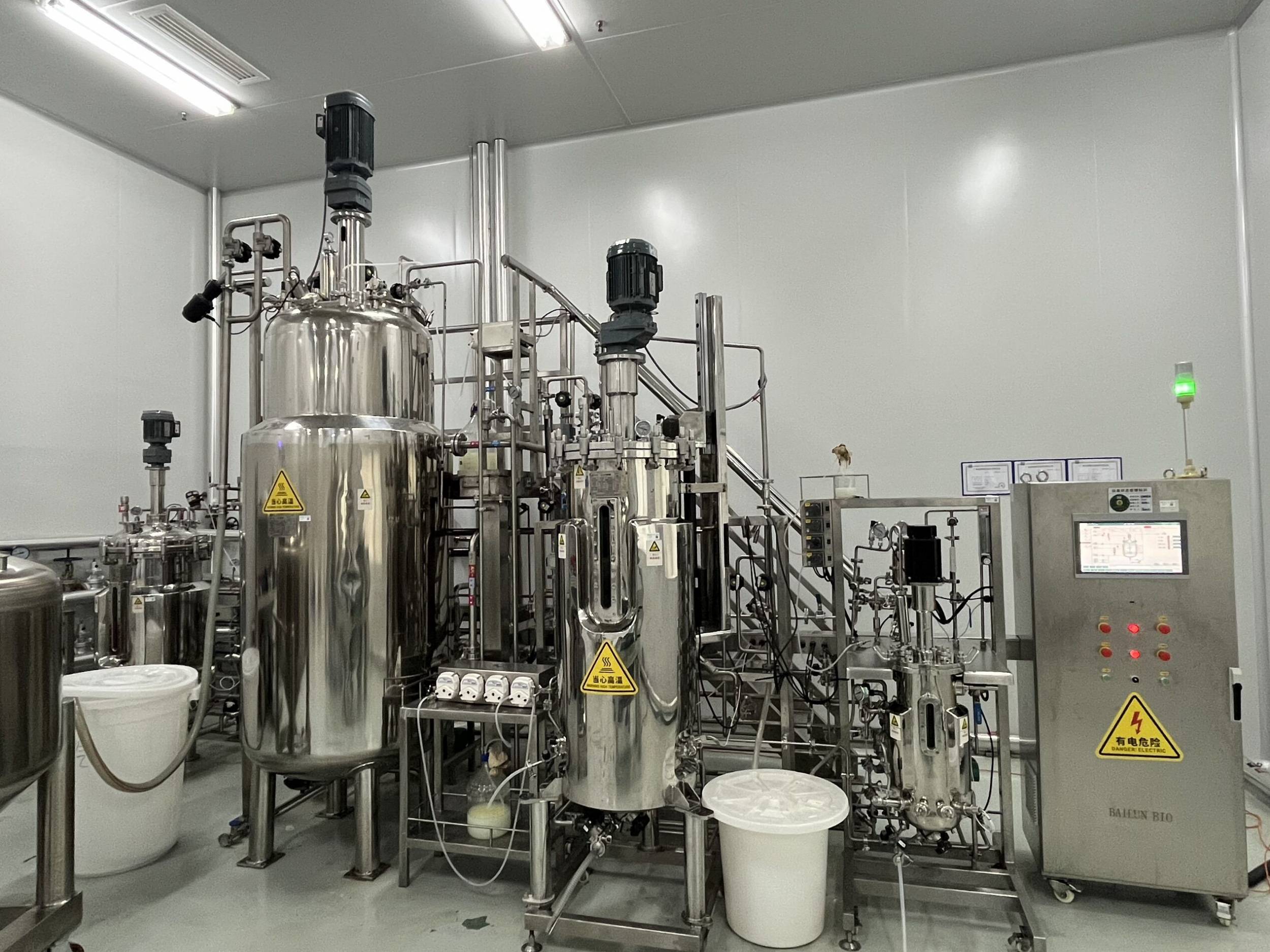

3-Stage Scale-Up Fermentation System (10L - 50L - 100L)
Πλήρως αυτοματοποιημένη γραμμή ζύμωσης τριών σταδίων (10L, 50L, 100L), σχεδιασμένη για διαδοχική ανάπτυξη εμβολίου (seed train) και πιλοτική παραγωγή. Εξασφαλίζει ομαλή, αποστειρωμένη μεταφορά καλλιέργειας από το αρχικό στάδιο έως τον τελικό κάδο παραγωγής, αποτελώντας την ιδανική γέφυρα μεταξύ εργαστηριακής έρευνας και βιομηχανικού scale-up.
Χαρακτηριστικά
Διάταξη & Υλικά: Πλήρως διασυνδεδεμένη συστοιχία τριών κάδων (10L, 50L, 100L) από ανοξείδωτο χάλυβα AISI 316L στα σημεία επαφής με εξωτερικό χιτώνιο 304.
Αποστειρωμένη Μεταφορά (In-situ Inoculation): Κλειστό σύστημα σωληνώσεων με πνευματικές βαλβίδες διαφράγματος για αυτόματη μεταφορά εμβολίου υπό πίεση (10L, 50L,100L) χωρίς κίνδυνο επιμόλυνσης.
Πλήρης Αυτοματισμός SIP/CIP: Αυτόματη επιτόπια αποστείρωση με ατμό (SIP) και επιτόπιος καθαρισμός (CIP) για κάθε δεξαμενή και τις γραμμές διασύνδεσης.
Ανεξάρτητη Ανάδευση & Αερισμός: Μηχανική ανάδευση βαρέως τύπου με διπλό μηχανικό στυπιοθλίπτη και Inverter ανά κάδο, με micro-spargers και αυτόματο έλεγχο ροής αερίων (MFC).
Κεντρικό SCADA / PLC: Βιομηχανικό PLC Siemens με ενιαία οθόνη αφής για ανεξάρτητο ή συγχρονισμένο έλεγχο PID (θερμοκρασία, pH, DO, πίεση, αφρός, τροφοδοσία) και καταγραφή δεδομένων (21 CFR Part 11).
Εφαρμογές
Διαδοχικός εμβολιασμός και κλιμάκωση διεργασιών (Seed Train & Pilot Scale-Up).
Πιλοτική παραγωγή βιοφαρμάκων (πρωτεΐνες, αντισώματα, εμβόλια).
Παραγωγή βιομηχανικών ενζύμων, προβιοτικών, οργανικών οξέων και καλλιεργειών εκκίνησης.
Εργαστήρια R&D και πιλοτικές μονάδες βιοτεχνολογίας τροφίμων και αγροδιατροφής.

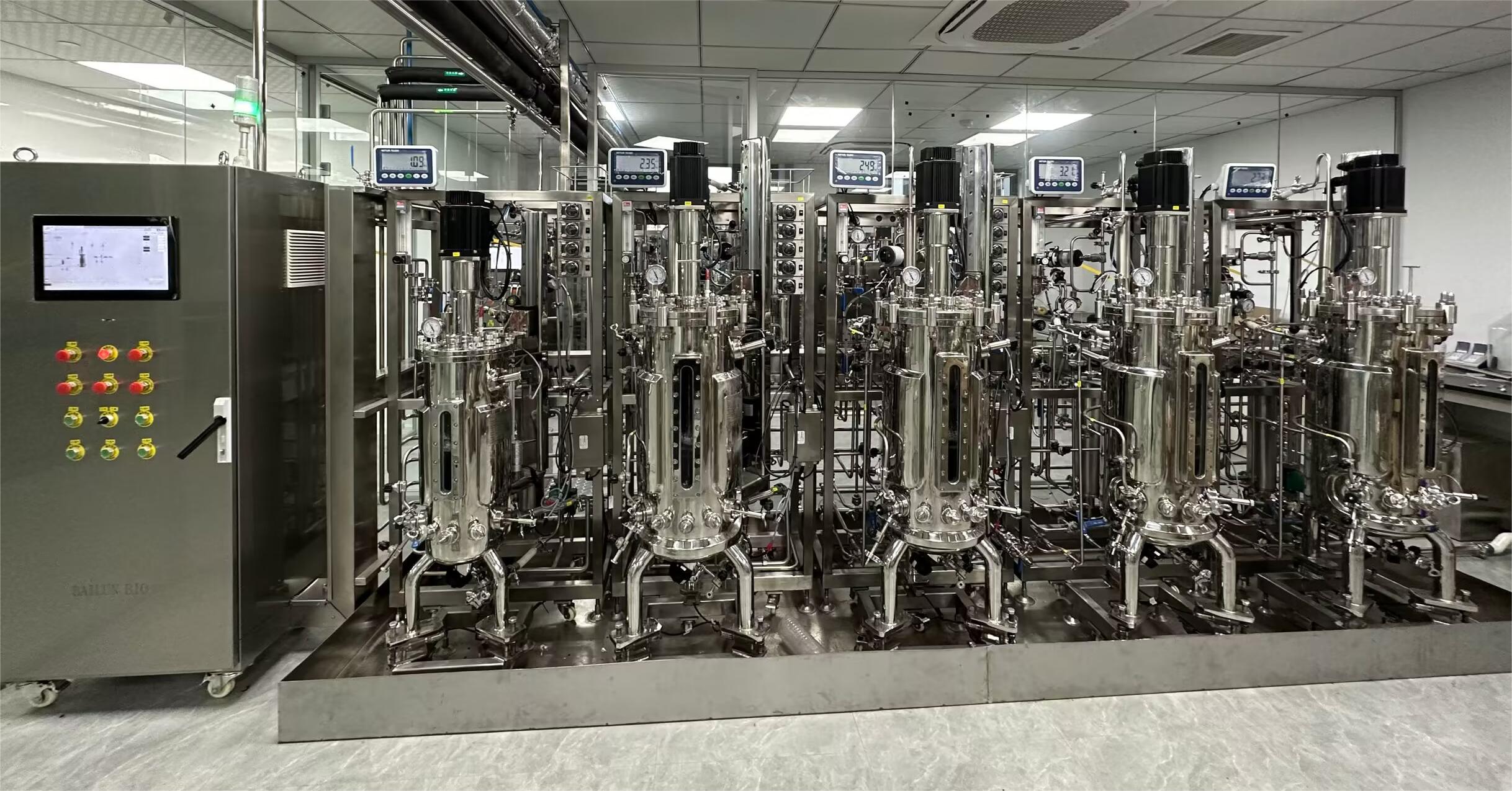

10-Union Automatic Fermenter System
Προηγμένο πολυθέσιο σύστημα δέκα (10) πλήρως αυτοματοποιημένων βιοαντιδραστήρων σε ενιαία πλατφόρμα, σχεδιασμένο για διαλογή στελεχών υψηλής απόδοσης (High-Throughput Screening) και πολυπαραγοντική βελτιστοποίηση διεργασιών (DoE). Προσφέρει ταυτόχρονη, ανεξάρτητη λειτουργία σε κάθε κάδο με κοινή κεντρική διαχείριση δεδομένων, πολλαπλασιάζοντας την εργαστηριακή παραγωγικότητα.
Χαρακτηριστικά
Διάταξη & Υλικά: Συστοιχία 10 ανεξάρτητων κάδων (γυάλινων βοριοπυριτικών ή ανοξείδωτων 316L, 0.5L–10L) με συμπαγή σχεδιασμό για μέγιστη εξοικονόμηση χώρου.
Πλήρης Αυτοματισμός PID: Ανεξάρτητος, ακριβής έλεγχος σε κάθε κάδο για θερμοκρασία, pH (2–12), διαλυμένο οξυγόνο (DO 0–100%), ανάδευση και αφρισμό.
Ανεξάρτητη Ανάδευση & Αερισμός: Αυτόνομο μοτέρ ανάδευσης (μαγνητικό ή μηχανικό) και ανεξάρτητος έλεγχος παροχής αερίων (MFC/ροτόμετρα) ανά μονάδα.
Αυτόνομη Τροφοδοσία: Ενσωματωμένη συστοιχία περισταλτικών αντλιών για αυτόματη δοσομέτρηση οξέος, βάσης, αντι-αφρού και θρεπτικών μέσων σε κάθε βιοαντιδραστήρα.
Κεντρικό SCADA / PLC: Βιομηχανικό σύστημα ελέγχου Siemens με ενιαία οθόνη αφής για ταυτόχρονη παρακολούθηση, άμεση σύγκριση 10 καμπυλών ανάπτυξης σε πραγματικό χρόνο και πλήρη καταγραφή ιστορικού.
Εφαρμογές
Μαζική διαλογή μικροβιακών στελεχών και κυτταρικών σειρών υψηλής απόδοσης (HTS).
Πολυπαραμετρικές δοκιμές DoE (Design of Experiments) για ταχεία εύρεση βέλτιστων συνθηκών.
Συγκριτική αξιολόγηση διαφορετικών συνθέσεων θρεπτικών υποστρωμάτων υπό πανομοιότυπο περιβάλλον.
Ερευνητικά κέντρα R&D, βιοφαρμακευτική βιομηχανία, συνθετική βιολογία και πανεπιστημιακά εργαστήρια.
Multi-Fermenter System (Multi-Stage / Parallel)
Ολοκληρωμένο σύστημα πολλαπλών βιοαντιδραστήρων (σε διατάξεις παράλληλης λειτουργίας ή διαδοχικών σταδίων), σχεδιασμένο για ταυτόχρονα πειράματα υψηλής απόδοσης και επιταχυνόμενο scale-up. Επιτρέπει την ανεξάρτητη ρύθμιση ή τον κεντρικό συντονισμό κάθε κάδου, μεγιστοποιώντας την παραγωγικότητα του εργαστηρίου και ελαχιστοποιώντας τον χρόνο ανάπτυξης διεργασιών.
Χαρακτηριστικά
Αρθρωτή Διάταξη (Modular Design): Συστοιχίες από 2 έως 12+ κάδους (γυάλινους ή ανοξείδωτους 316L), με δυνατότητα παράλληλης λειτουργίας ή σειριακής σύνδεσης για κλιμακωτό εμβολιασμό (seed train).
Ανεξάρτητος Έλεγχος Παραμέτρων: Αυτόνομη ρύθμιση PID για κάθε κάδο σε θερμοκρασία, ταχύτητα ανάδευσης (μηχανική ή μαγνητική), pH, διαλυμένο οξυγόνο (DO) και αντι-αφρισμό.
Αυτοματοποιημένη Τροφοδοσία & Αερισμός: Εξειδικευμένες περισταλτικές αντλίες και αυτόνομοι ρυθμιστές ροής αερίων (ροτόμετρα ή MFC) ανά μονάδα για ανεξάρτητη δοσομέτρηση.
Κεντρική Πλατφόρμα SCADA / PLC: Ενιαία οθόνη αφής για ταυτόχρονη παρακολούθηση όλων των κάδων, άμεση σύγκριση καμπυλών ανάπτυξης σε πραγματικό χρόνο και εξαγωγή δεδομένων (21 CFR Part 11).
Ευελιξία Αποστείρωσης: Επιλογή για αυτόκλειστο, αυτόματη επιτόπια αποστείρωση (SIP) ή ηλεκτρική/ατμοκίνητη αποστείρωση ανάλογα με τον τύπο των δοχείων.
Εφαρμογές
Ταυτόχρονα πειράματα σχεδιασμού (DoE) και βελτιστοποίηση συνθηκών καλλιέργειας.
High-Throughput Screening στελεχών και συγκριτικές δοκιμές διαφορετικών θρεπτικών υποστρωμάτων.
Διαδοχική ανάπτυξη εμβολίου και προσομοίωση γραμμής παραγωγής πριν το βιομηχανικό scale-up.
Εργαστήρια R&D βιοφαρμακευτικής, συνθετικής βιολογίας, βιοτεχνολογίας τροφίμων και πανεπιστήμια.
Multi-Stage Scale-Up Fermentation System (20L - 200L - 1000L - 200L)
Ολοκληρωμένη γραμμή ανοξείδωτων βιοαντιδραστήρων πολλαπλών σταδίων (Seed & Production Train), σχεδιασμένη για διαδοχικό εμβολιασμό (seed train) και βιομηχανική παραγωγή. Επιτρέπει την ομαλή μετάβαση από το εργαστηριακό εμβόλιο (20L) στη σταδιακή ανάπτυξη βιομάζας (200L) και στην τελική παραγωγή μεγάλης κλίμακας (1000L & 200L), διασφαλίζοντας πλήρη στειρότητα και συνεχή λειτουργία σύμφωνα με τα πρότυπα cGMP.
Χαρακτηριστικά
Διάταξη & Υλικά: Πλήρως διασυνδεδεμένη συστοιχία κάδων (20L, 200L, 1000L, 200L) από ανοξείδωτο χάλυβα AISI 316L στα σημεία επαφής ($Ra \le 0.4\ \mu\text{m}$, ηλεκτροστίλβωση) με εξωτερικό χιτώνιο 304.
Αποστειρωμένη Μεταφορά (Inoculation Transfer): Ενσωματωμένο κύκλωμα σωληνώσεων με πνευματικές βαλβίδες διαφράγματος για αυτόματη, αποστειρωμένη μεταφορά εμβολίου υπό πίεση από τον ένα κάδο στον επόμενο.
Πλήρης Αυτοματισμός SIP/CIP: Αυτόνομη ή κεντρική επιτόπια αποστείρωση με ατμό (SIP) και καθαρισμός (CIP) για κάθε δεξαμενή και τις γραμμές μεταφοράς.
Ανάδευση & Αερισμός: Μηχανική ανάδευση βαρέως τύπου με διπλό μηχανικό στυπιοθλίπτη και Inverter ανά κάδο, με αυτόματο έλεγχο παροχής αερίων (MFC) και micro-spargers.
Κεντρικός Έλεγχος SCADA / PLC: Βιομηχανικό PLC Siemens με κεντρικό τερματικό αφής για ανεξάρτητο ή συγχρονισμένο έλεγχο παραμέτρων (θερμοκρασία, pH, DO, πίεση, αφρός, παροχή θρεπτικών) και καταγραφή δεδομένων (21 CFR Part 11).
Εφαρμογές
Διαδοχική παραγωγή εμβολίου και κύριας ζύμωσης (Seed Train Scale-Up).
Βιοφαρμακευτική παραγωγή (πρωτεΐνες, αντισώματα, εμβόλια, βιοθεραπευτικά).
Βιομηχανική παραγωγή ενζύμων, αμινοξέων, οργανικών οξέων και προβιοτικών.
Παραγωγή βιοτεχνολογικών προϊόντων τροφίμων, καλλιεργειών εκκίνησης και βιολιπασμάτων.

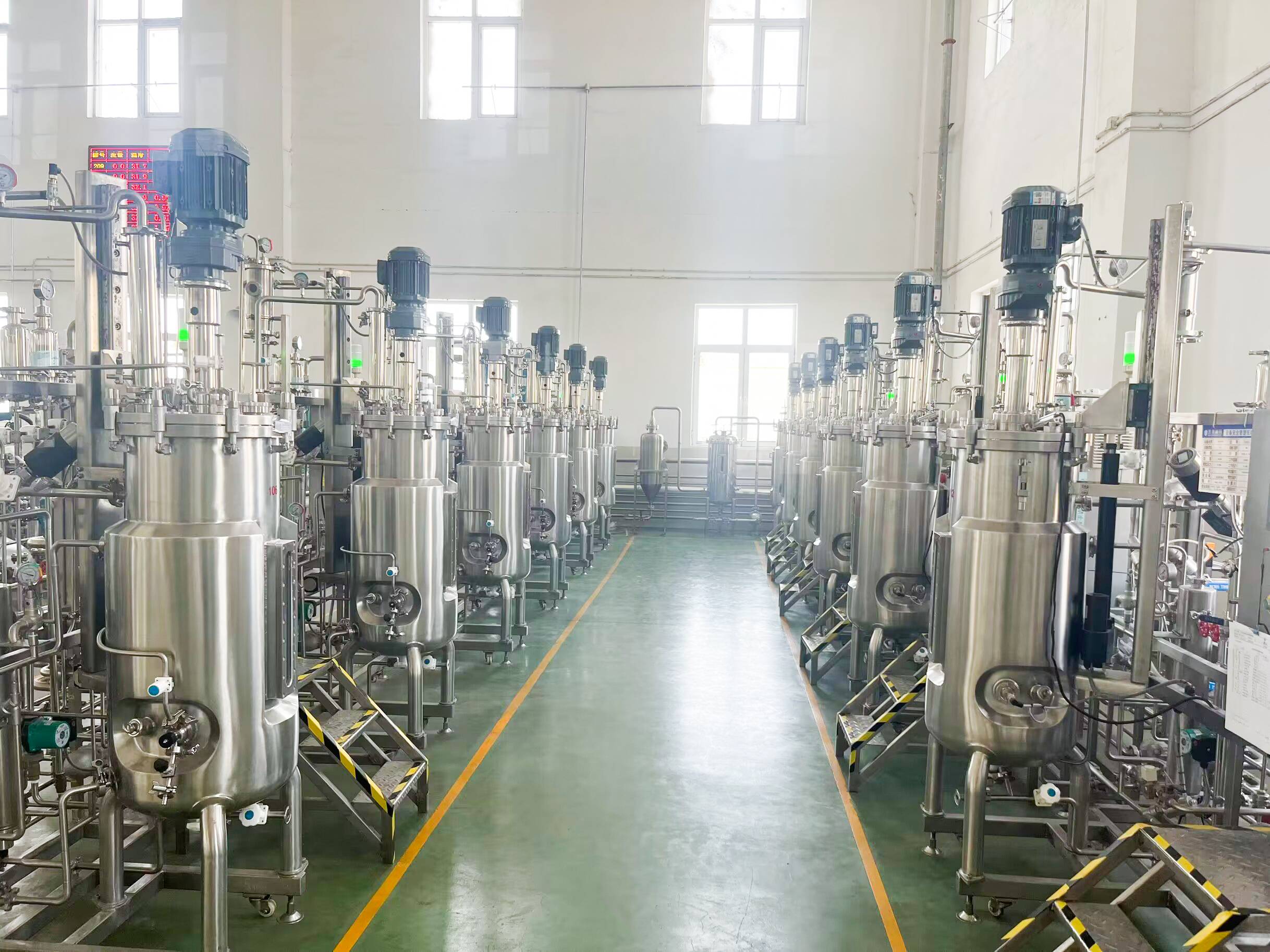

Ολοκληρωμένο παράλληλο σύστημα πιλοτικής κλίμακας, αποτελούμενο από έξι ανεξάρτητους ανοξείδωτους βιοαντιδραστήρες των 100L σε κοινή πλατφόρμα. Σχεδιασμένο για ταυτόχρονες δοκιμές βελτιστοποίησης διεργασιών (DoE), συγκριτικές αναλύσεις και πιλοτική παραγωγή πολλαπλών στελεχών με μέγιστη ευελιξία και εξοικονόμηση χώρου.
Χαρακτηριστικά
Διάταξη & Υλικά: 6 ανεξάρτητοι κάδοι 100L από ανοξείδωτο χάλυβα AISI 316L (εσωτερικό γυάλισμα $Ra \le 0.4\ \mu\text{m}$) με χιτώνιο θέρμανσης/ψύξης (304).
Επιτόπια Αποστείρωση (SIP): Αυτόνομο ή κοινό σύστημα αποστείρωσης με ατμό για κάθε κάδο ξεχωριστά, χωρίς διακοπή της λειτουργίας των υπολοίπων.
Ανεξάρτητη Ανάδευση: Μηχανική κίνηση βαρέως τύπου με διπλό μηχανικό στυπιοθλίπτη και ρύθμιση στροφών (50–600 RPM) ανά μονάδα.
Πλήρης Αυτοματισμός PID: Ανεξάρτητη παρακολούθηση και έλεγχος για κάθε κάδο σε pH, DO, θερμοκρασία, πίεση, αφρό και ροή αερίων.
Κεντρικός Έλεγχος & SCADA: Κεντρική βιομηχανική οθόνη αφής PLC Siemens για ταυτόχρονη παρακολούθηση, σύγκριση καμπυλών και εξαγωγή δεδομένων (συμβατότητα με 21 CFR Part 11).
Τροφοδοσία: Ενσωματωμένες περισταλτικές αντλίες και αυτόματες πνευματικές βαλβίδες διαφράγματος ανά κάδο.
Εφαρμογές
Παράλληλη πιλοτική βελτιστοποίηση παραμέτρων ζύμωσης (DoE) σε μεσαία κλίμακα.
Ταυτόχρονη παραγωγή διαφορετικών βιολογικών παρτίδων ή καλλιέργεια πολλαπλών στελεχών.
Βιοφαρμακευτική έρευνα (πρωτεΐνες, εμβόλια, μονοκλωνικά αντισώματα).
Πιλοτική παραγωγή ενζύμων, προβιοτικών, βιολιπασμάτων και συστατικών τροφίμων πριν τη βιομηχανική κλίμακα
